TECAPEEK natural (机加工、密封圈、密封环、导向环、支撑环)

产品描述

TECAPEEK natural

PEEK纯料

聚醚醚酮（PEEK） - TECAPEEK natural是以Victrex® PEEK 450G或Solvay KetaSpire® KT-820为基材而生产的高性能半结晶性高温塑料。作为聚芳醚酮系列材料中最知名和最重要的成员，该材料即使在热载荷下仍具有优异的耐磨性能和优秀的机械性能。卓越的耐化学性和高工作温度（达260°C）使TECAPEEK材料成为高加压部件最普遍使用的材料。它优异的尺寸稳定性，以及高蠕变稳定性，使PEEK材料适用于最复杂的加工件。

TECAPEEK natural材料符合RoHS 2011/65/EU关于限制在电子电气设备中使用某些有害成分的指令。

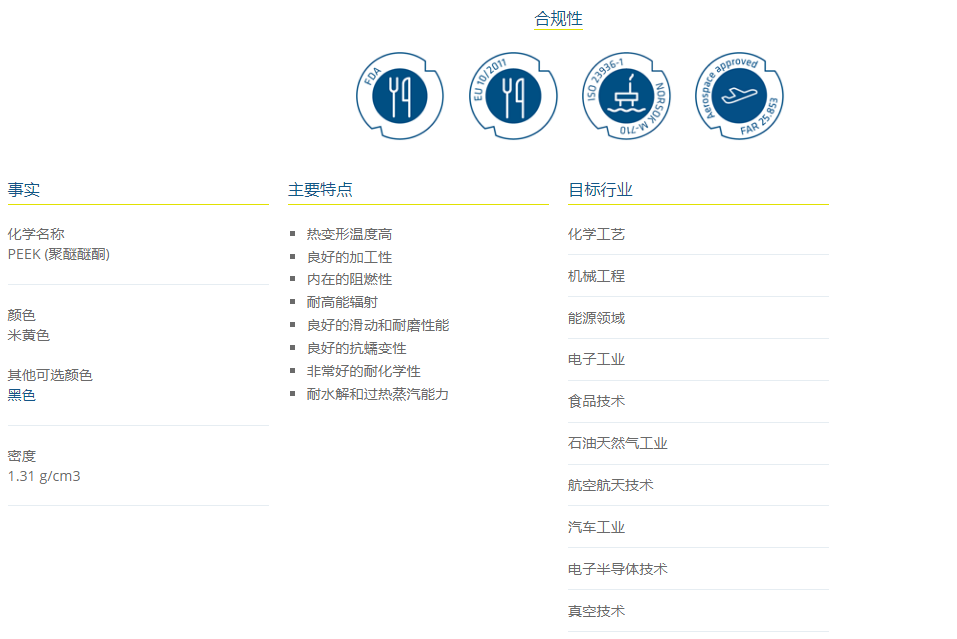

		技术细节

机械性能
机械性能	性能值	单位	参数	标准
弹性模量(拉伸测试)	4200	MPa	1mm/min	DIN EN ISO 527-2
拉伸强度	116	MPa	50mm/min	DIN EN ISO 527-2
屈服拉伸强度	116	MPa	50mm/min	DIN EN ISO 527-2
屈服伸长率	5	%	50mm/min	DIN EN ISO 527-2
断裂伸长	15	%	50mm/min	DIN EN ISO 527-2
弯曲强度	175	MPa	2mm/min, 10 N	DIN EN ISO 178
弹性模量(弯曲测试)	4200	MPa	2mm/min, 10 N	DIN EN ISO 178
抗压模量	3400	MPa	5mm/min, 10 N	EN ISO 604
冲击强度(简支梁)	n.b.	kJ/m2	最大 7.5J	DIN EN ISO 179-1eU
缺口冲击强度(简支梁)	4	kJ/m2	最大 7.5J	DIN EN ISO 179-1eA
球压痕硬度	253	MPa		ISO 2039-1
抗压强度	23/43/102	MPa	1% / 2% / 5%	EN ISO 604

热性能
性能值	单位	参数	标准
玻璃化转变温度	150	C		DIN EN ISO 11357
熔点	341	C		DIN EN ISO 11357
热变形温度	162	C	热变形温度测试,方法A	ISO-R 75 Method A
热导率	0.27	W/(k*m)		ISO 22007-4:2008
比热容	1.1	J/(g*K)		ISO 22007-4:2008
工作温度	300	C	短期	NN
工作温度	260	C	长期	-
热膨胀(线性热膨胀系数)	5	10-5*1/K	23-60°C,挤出方向.	DIN EN ISO 11359-1;2
热膨胀(线性热膨胀系数)	5	10-5*1/K	23-100°C,挤出方向.	DIN EN ISO 11359-1;2
热膨胀(线性热膨胀系数)	7	10-5*1/K	100-150°C,挤出方向.	DIN EN ISO 11359-1;2

电性能
性能值	单位	参数	标准
比表面电阻	1015	O	银电极,23°C,相对湿度12%	DIN IEC 60093
比体积电阻	1015	O*cm	银电极,23°C,相对湿度12%	DIN IEC 60093
介电强度	73	kV/mm	23°C,相对湿度50%	ISO 60243-1
漏电起痕指数(CTI)	125	V	铂电极,23°C,相对湿度50%,溶剂A	DIN EN 60112

其他性能
性能值	单位	参数	标准
耐热水浴、耐碱液	+			-
UL94阻燃级别	V0		列名（样条厚度1.5mm）	DIN IEC 60695-11-10;
耐候性	-			-

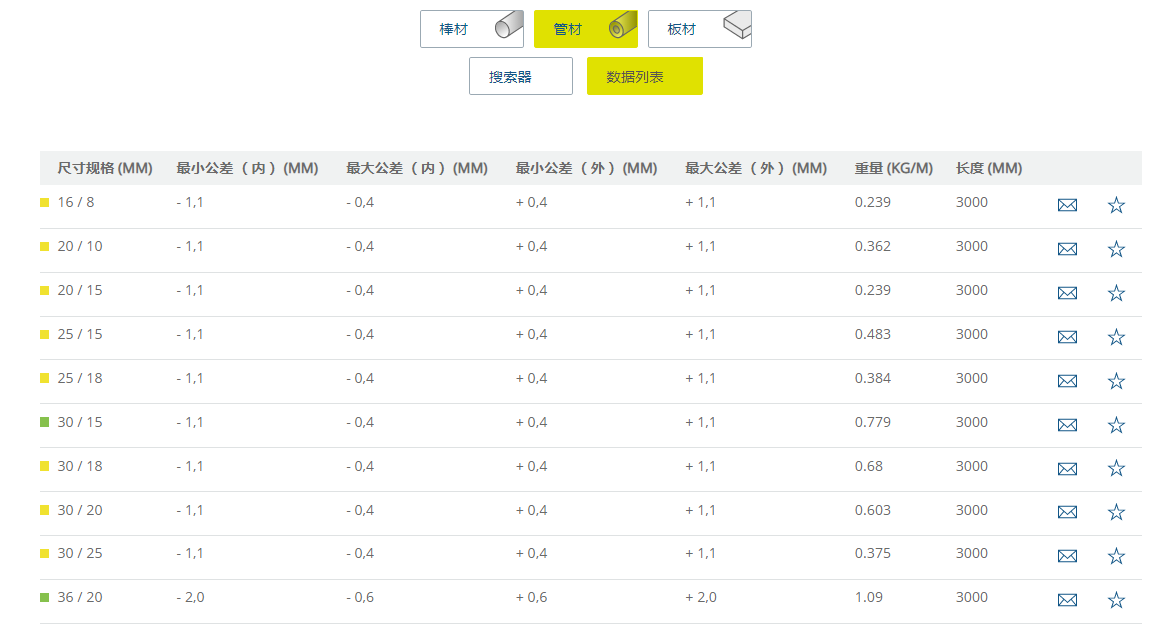

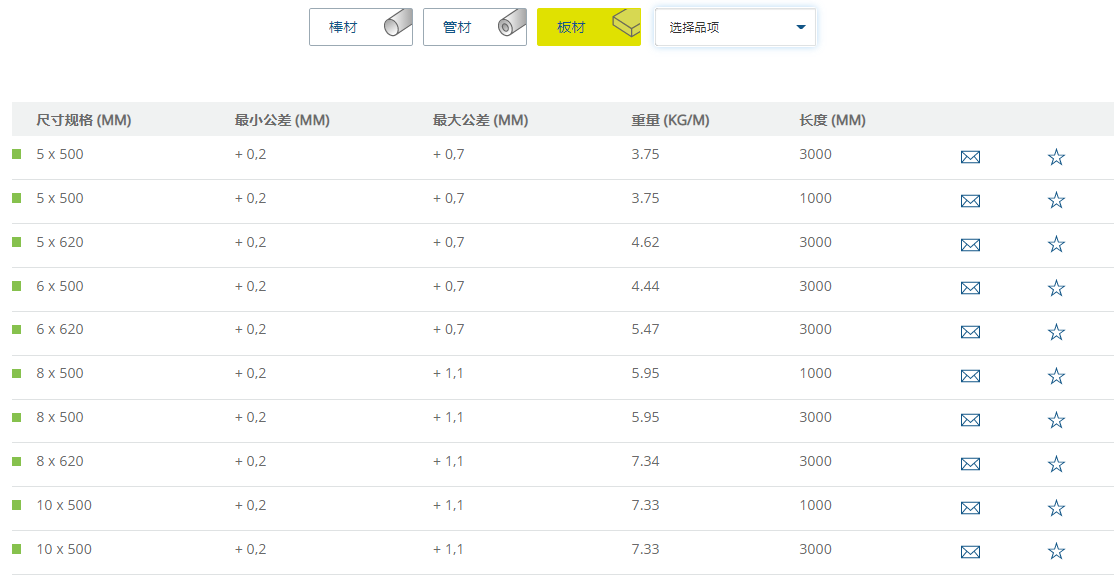

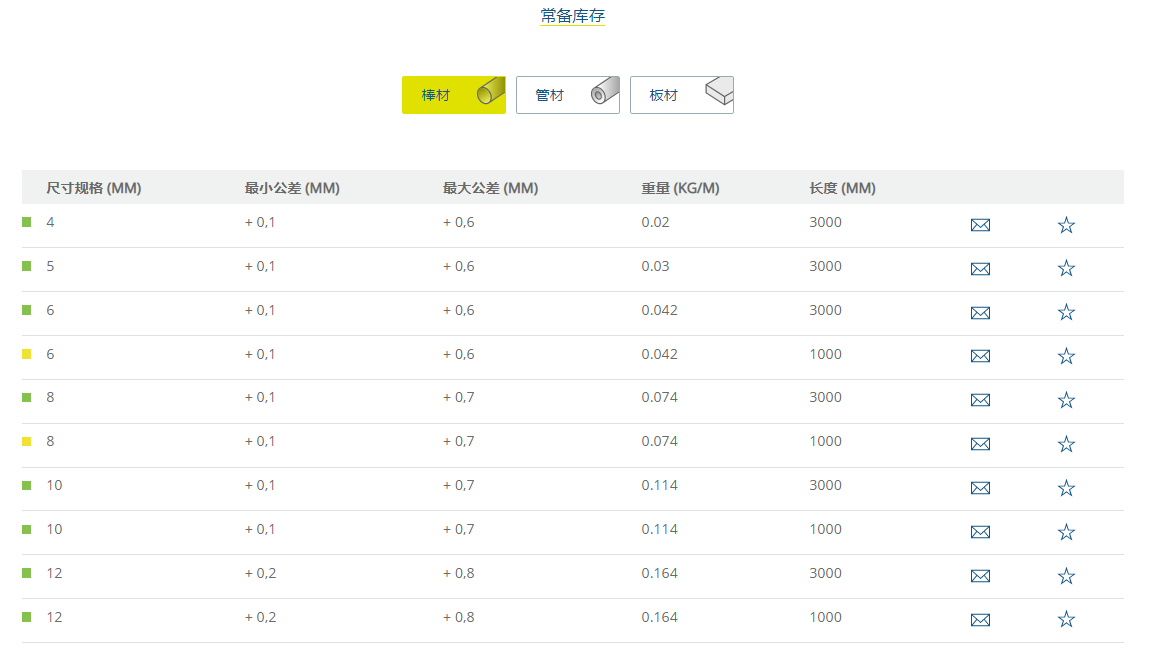

吸水率	0.03	%		DIN EN ISO 62
